APLIKASI MENGGAMBAR GRAFIK FUNGSI

Salam Delphi Matlab ...!

Pada umumnya, menggambar grafik suatu fungsi merupakan hal yang tidak cukup mudah, karena melibatkan beberapa perhitungan secara matematiks sebelum hasil perhitungan tersebut diajukan ke Sistem Koordinat Cartesius.

Langsung saja, pada kesempatan ini saya ingin mengajak Anda untuk membuat program aplikasi sederhana yakni “Menggambar Grafik”.

Program Aplikasi	:	Grafik Fungsi
Atribut	:	StatisText (3), Edit Text (2), Push Button (3), Button Group (3), Axes (1)
Manfaat	:	Menggambar grafik pada interfal tertentu.

Langkah-langkah Kerja:

1.      Desainlah guide seperti berikut:



2.      Pilih tombol “Gambar F(x)” kemudian klik kanan, pilih View CallBacks à CallBacks, maka akan muncul m-file. Ketikkan scribs berikut ini.



3.      Pilih tombol “Hapus” kemudian klik kanan, pilih View CallBacks à CallBacks. Ketikkan scribs berikut ini.



4.      Pilih tombol “Keluar” kemudian klik kanan, pilih View CallBacks à CallBacks. Ketikkan scribs berikut ini.



5.      Silahkan tekan F5 atau klik tombol running. Kemudian simulasikan fungsi berikut ini.

F(x) = x² – 3x – 4

Batas = [-3:0.1:5] ; dibaca: Batas Cartesius dari -3 sampai 5 dengan delta x = 0.1

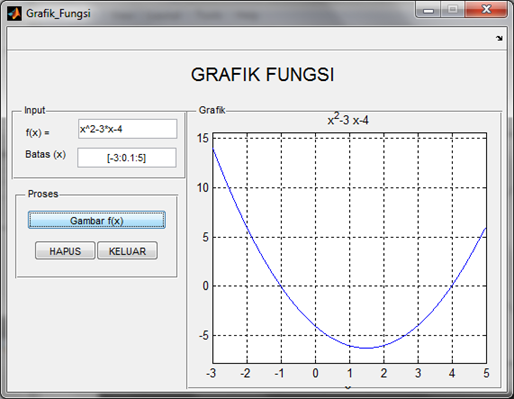

Maka akan tampil seperti berikut ini. (Perhatikan cara input fungsi dan interval).



6.      Tampilkanlah Toolbar pada guide Anda agar bisa melakukan banyak modifikasi. Silahkan klik Toolbar Editor, maka akan muncul kotak dialog berikut.



7.      Pilih item di Predefined Tools, kemudian klik Add, terakhir klik OK. Silahkan running program aplikasi Anda, kemudian lakukan simulasi dengan fungsi tadi.

8.      Kemudian silahkan pilih Rotate 3D, klik pada grafik maka akan diperoleh output seperti berikut.



9.      Silahkan lakukan simulasi dengan berbagai macam fungsi yang lain. Selamat mencoba.

Semoga Bermanfaat.
